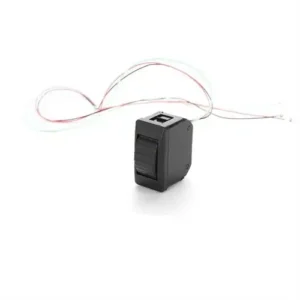

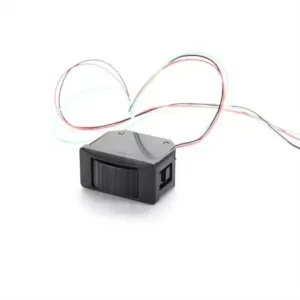

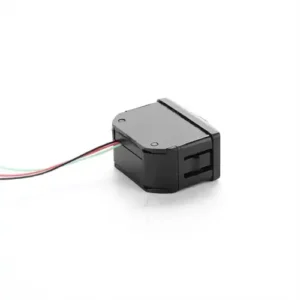

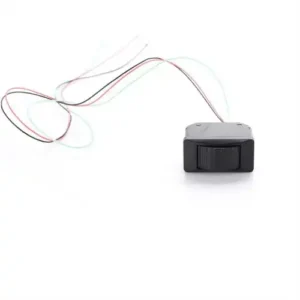

TJ200 系列
迷你霍爾效應指輪搖桿
產品特色
拇指操作
自動彈簧復位
霍爾非接觸檢測
應用範圍
本系列產品主要應用於各種操作把手及操作面板。
技術參數
電氣參數 機械參數
電源電流 5 ± 0.5Vdc 搖晃角度 ± 42 °
電氣角度 ± 42 ° 操作模式 彈簧自動復位
最大電流電源 10mA 起始力約 2N
中值輸出電壓 2.5 ± 0.1V 最大操作力約 11N
輸出電壓的線性誤差 ＜ ± 0.2V 極限力約 100N
限制允許過電壓 30Vdc 使用壽命> 100,000 次
反向極限容許電壓
重量約 15 克
環境參數
工作溫度 -30 ℃ ~ + 70 ℃
儲存溫度 -40 ℃ ~ + 85 ℃
防護等級 IP67（僅適用於電子部分）
產品選擇
系列輸出信號
TJ200
H51 單霍尔，0.5 ~ 2.5 ~ 4.5Vdc 電壓輸出
H52 單霍尔，0 ~ 2.5 ~ 5Vdc 電壓輸出
電氣裝置
行順序功能 行顏色
1 個 5V 紅色
2 0V 黑色
3 OUT 綠色
