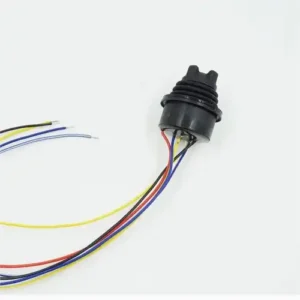

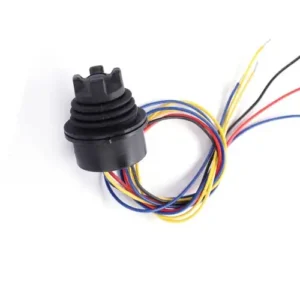

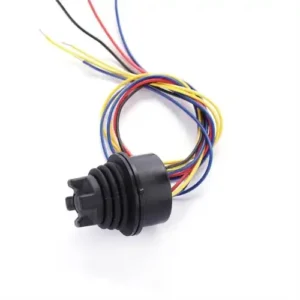

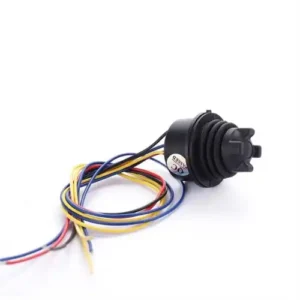

TJ140 系列
拇指型雙軸操作把手
產品特色
拇指操作
● 春季返程
● 可在任何方向的任何角度進行雙軸操作。
霍爾非接觸檢測
可選擇多種手柄
開關輸出可選
應用
本系列產品主要應用於各種操作把手、操作面板及衛星遙控器。
技術資訊
電氣參數
| 電源電流 | 5 ± 0.5Vdc |
| 電氣角度 | ± 25 ° |
| 最大供應電流 | 10mA |
| 中值輸出電壓 | 2.5 ± 0.1V |
| 輸出電壓的線性誤差 | ＜ ± 0.2V |
| 限制允許的過電壓 | 30Vdc |
| 反向極限容許電壓 | -15Vdc |
機械參數
| 搖擺角度 | ± 25 ° |
| 操作模式 | 自動彈簧回位 |
| 啟動力 | 約 2N |
| 操作力 | 關於 5N |
| 限制力 | 約 100N |
| 使用壽命 | > 1 百萬次 |
| 重量 | 約 18g |
環境參數
| 工作溫度 | -30 ℃ ~ + 70 ℃ |
| 儲存溫度 | -40 ℃ ~ + 85 ℃ |
| 保護等級 | IP68 (安裝面板上方) |
產品配置
TJ140 系列
操作方法
| 1A | 前後向單軸操作 |
| 2AC | 雙軸的任何操作方向（帶導槽 |
輸出信號
| 2H51 | Dua-Hall 型，0.5 ~ 2.5 ~ 4.5V 及 4.5 ~ 2.5 ~ 0.5V 電壓輸出 |
| SW | 開關輸出 |
