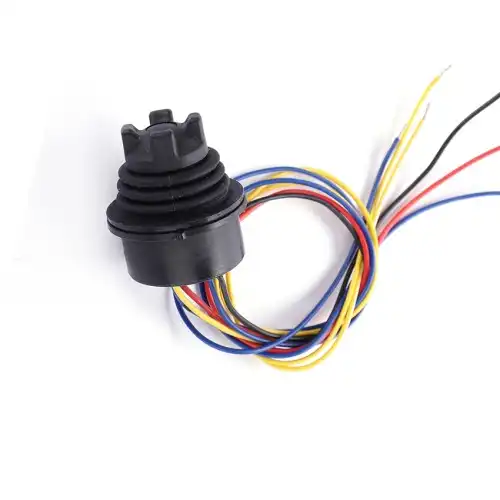

TJ140 series
Thumb-type dual-axis operating handle
製品の特徴
● Thumb operation
● Spring return
● Dual-axis operation at any angle in any direction.
● Hall contactless detection
● A variety of handles can be selected
● Switching output optional
Application
This series of products is mainly used in various operation handles, operation panels, and satellite remote control.
技術情報
電気パラメーター
| 電源電流 | 5 ± 0.5Vdc |
| 電気角 | ± 25 ° |
| Maximum supply current | 10mA |
| 出力電圧の中央値 | 2.5 ± 0.1V |
| 出力電圧の線形誤差 | ＜ ± 0.2V |
| 許容過電圧の制限 | 30Vdc |
| 逆限界許容電圧 | -15Vdc |
機械的パラメータ
| ロッキング角度 | ± 25 ° |
| 動作モード | 自動スプリング・リターン |
| スターティングフォース | about 2N |
| Operating force | about 5N |
| 制限力 | about 100N |
| 耐用年数 | > 1 million times |
| 重量 | about 18g |
環境パラメーター
| 使用温度 | -30 ℃ ~ + 70 ℃ |
| 保存温度 | -40 ℃ ~ + 85 ℃ |
| 保護等級 | IP68 (above the installation panel) |
製品構成
TJ140 series
操作方法
| 1A | Single axis operation in front and back direction |
| 2AC | any operation direction of dual axes (with guide groove |
出力信号
| 2H51 | Dua-Hall type, 0.5 ~ 2.5 ~ 4.5Vand 4.5~2.5~0.5V voltage output |
| SW | switch output |
